Тахеометр – один из основных и незаменимых геодезических приборов. Он позволяет с высокой точностью измерить расстояние до объекта съемки, а также вертикальные и горизонтальные углы. Все эти измерения необходимы в строительстве, при составлении топографических карт и планов объекта, при прокладке инженерных коммуникаций, в кадастровых и землеустроительных работа; при мониторинге осадки зданий и дамб и т.д.
Тахеометр, кроме регистратора информации, имеет несколько регистров технологической памяти. Электронные сигналы о значении вертикальных и горизонтальных углов попадают в процессор, туда же идет информационный сигнал о значении наклонной дальности. Процессор может привести линии к горизонту, посчитать превышения, приращения, неприступные высоты и линии, уход точки от створа, то есть аппликационные программы. Затем все выводится на дисплей в виде измеренных величин.
Исходя из поставленных перед вами задач, вы можете вы можете подобрать в каталоге модель, а наши специалисты готовы проконсультировать вас по всем возникшим вопросам и помочь определиться с выбором.
Тахеометр — геодезический инструмент для измерения расстояний, горизонтальных и вертикальных углов. Близок к классу неповторительных теодолитов, используется для определения координат и высот точек местности при топографической съёмке местности, при разбивочных работах, выносе на местность высот и координат проектных точек, прямых и обратных засечек, тригонометрического нивелирования и.т.д.
Сферы применения
Использование этого инструмент практикуется для определения координат и превышений точек географической местности в следующих случаях:
- наземная топографическая съёмка местности для разработки топологических карт;
- геодезические и строительные разбивочные работы: вынос на местность взаимного расположения (координат) и превышений проектных решений;
- определение прямоугольных и полярных позиционных величин;
- измерение параметров объектов, к которым нет физического доступа;
- если предусмотрено конструкцией, тахеометр может выполнять сопутствующие вычисления;
- прочие топологические работы, задействованные при строительстве, археологических раскопках, обустройстве дорожного полотна.
Удобство в работе
Если сравнивать процесс работы с теодолитом и с тахеометром, то налицо явная экономия времени. При использовании теодолита специалисту необходимо вести записи в журнале, а для тахеометра достаточно вести абрис, так как всю информацию о дистанциях, углах и номерах пикетов аппарат записывает и сохраняет в памяти, поэтому при смене местоположения тахеометра нужно будет только ввести новую станцию и первый пикет. После наводки на отражатель потребуется одно нажатие, и новые расчёты будут получены. Электронный тахеометр может самостоятельно рассчитать горизонтальную дистанцию. На монитор устройства выводится либо наклонное расстояние, превышения и положение по горизонтали, либо вертикальный и горизонтальный углы и наклонное расстояние. Вывод того или иного варианта выбирается оператором вручную.
Виды и классификация
Классификация тахеометров достаточно ра Режим работы инструмента определяет диапазон измерения дальности расстояний и классифицирует тип тахеометра на:
- отражательный (призменный) – до 5 км и более;
- безотражательный, имеющий возможность производить замеры расстояний до произвольной плоскости в диапазоне до полутора километров. Использование этого режима обладает множеством нюансов, так как дальность измерений значительно зависит от отражающих свойств обрабатываемой поверхности. Для гладкого и светлого объекта дальность значительно превышает аналогичный показатель, выполненный для темного или рельефного.
На рынке рассчитанных на проведение геодезических исследований измерительных приборов сейчас присутствуют модели электронных тахеометров, оснащённых сочетающимся с системой фокусирования визирной трубы дальномером. Преимущество такого инструмента состоит в возможности измерения расстояний объекта, на который обращена визирная труба.
Исходя из сфер применения, можно выделить следующие категории тахеометров:
- строительные, обеспечивающие геодезическое сопровождение съемки;
- технические, содержащие базовый набор функций (установка станции, вынос точек) и решающие простейшие, рутинные задачи;
- инженерные, обладающие исключительной достоверностью полученных данных и расширенным функционалом и применяемые в исполнительных съёмках и сложных разбивочных работах.
По принципу работы принято за основу следующее деление тахеометров на:
- оптические (номограммные) – сложные оптические теодолиты, оборудованные специализированным номограммным кипрегелем;
- электронные (цифровые) – устройство с внутренней памятью под запись и хранение результатов замеров и вычислений, в котором конструктивным образом объединены электронный теодолит и световой дальномер;
- автоматизированные (роботизированные), дающие идеальное сочетание точности и эффективности замеров они применимы для мониторингов, сложных изыскательских и инженерных задач.
Конструктивное исполнение подразделяет все семейство тахеометров на:
- модульные, состоящие из отдельных оптического или электронного теодолита и светодальномера;
- интегрированные, представляющие собой единый механизм из составляющих его зрительной трубы, панели управления и процессора;
- неповторительные с плотно закреплённым на подставке лимбом.
Эксплуатация тахеометра
Достаточно сложная конструкция инструмента, множество настроек и функциональных возможностей делают работу с тахеометром при определенных навыках не только удобной, но и высокоточной. У начинающего пользователя могут возникнуть вопросы по правильности ввода данных по станции.
Как пользоваться тахеометром? Ниже приведена пошаговая последовательность основных действий:
- Следует установить штатив на определенной точке местности и отрегулировать положение ножек штатива-треножника на удобную высоту.
- Следует центрированно и надежно установить тахеометр с треггером на местности: для установки над определенной точкой необходимо воспользоваться оптическим отвесом треггера или лазерным отвесом, для установки инструмента в произвольном месте отвеса не требуется.
- Включить тахеометр красной кнопкой питания, при необходимости наклонить зрительную трубу и выставить уровень для достижения точного центрирования и горизонтирования инструмента.
- Запуск и работа с пунктами главного меню приложений (прикладных программ) зависит от конкретной модели инструмента и выполняемых съемочных работ.
На данном этапе выполняется настройка станции для установки и ориентирования прибора, выбор системы координат и создание списка рабочих проектов.
Тахеометр имеет целый комплекс конфигурируемых пользователем параметров и функций, позволяющий выполнять различные настройки в соответствии с индивидуальными пожеланиями и объединять их в конфигурационные наборы.
- Следует помнить, что не следует выполнять одновременные измерения двумя устройствами на один и тот же объект: это приведет к смешиванию отражённых сигналов и неизбежному искажению результатов замеров.
- Выполненные вовремя поверки и юстировки инструмента призваны обеспечить необходимую точность проводимых работ и минимизировать инструментальные
- Результатом работы будут являться записанные и обработанные данные необходимых для выполнения конкретных работ измерений.
В процессе работы необходимо понимать, то при измерениях расстояний с использованием лазерного луча в отражательном режиме на надежность данных может повлиять попадание на пути следа лазера различных объектов: проезжающих машин, кабелей линии электропередач, плотного тумана или сильного снегопада, пролетающих птиц или листвы деревьев и кустарников.
Современные тахеометры с присущей им комплексно разработанной системой обрабатывающих данные замеров прикладных приложений удовлетворяют постоянно растущим требованиям к автоматизированной обработке полученной информации, а так же в полной мере соответствуют новым технологическим нормативам. Работа с таким инструментом удобна и комфортна даже для начинающих специалистов геодезического профиля.
Стоимость тахеометров может существенно варьироваться в зависимости от следующих параметров:
- дальности и достоверности производимых измерений расстояний;
- дополнительного функционала, расширяющего фронт работ;
- набором эксплуатационных форматов и параметров;
- габаритных размеров и веса прибора и т.д.
Оправдана ли цена тахеометра?
Верхний и нижний ценовые сегменты тахеометров разделены огромными суммами в несколько сотен тысяч рублей. Автоматизированные геодезические приборы могут напугать своей сложностью, к тому же они требуют наличия у специалиста соответствующих знаний и навыков - одного прочтения инструкции к тахеометру может быть недостаточно. Их цена тоже может напугать. Многие, особенно это касается небольших фирм, не смогут себе позволить роботизированный тахеометр. Однако если рассматривать вопрос с точки зрения полевого геодезиста, то разница между прибором, оснащенным сервомотором, и автоматическим тахеомером очевидна. Основную часть времени в полевой геодезической работе занимает многократное наведение и фокусировка тахеометра (если он не оснащен сервомотором и автоматический системой слежения). Через несколько часов наряженной работы даже в неплохих погодных условиях оператор чувствует усталость, вследствие чего снижается его сосредоточнность, что может привести к понижению точности измерений. Полуавтоматический тахеометр существенно облегчает физические нагрузки специалиста, ведь он самостоятельно отслеживает изменение расположения отражателя и легко выполняет наводку, независимо от погодных условий. Ко всему прочему получаемые с тахеометра данные уже не так сильно зависят от человеческого фактора и становятся более точными: автоматические тахеометры не ошибаются и не устают. На каждый пикет им требуется не более четырех секунд. Например, высокоточный инженерный тахеометр Leica TS30 выполняет до пяти тысяч измерений за одну секунду. Средняя стоимость этого устройства составляет около двух с половиной миллионов рублей.
Производители тахеометров
Наиболее известными мировыми производителями электронных тахеометров, представленных на нашем рынке, являются японская копания Sokkia Topcon с брэндами Sokkia и Topcon, швейцарская компания Leica Geosystems AG с брэндом Leica, шведская GeoMax (одноименный брэнд), американские Trimble Navigation с брэндами Nikon и Trimble, а также Spectra Precision (одноименный брэнд).
Компания Sokkia Topcon известна своей продукцией в области строительства и геодезии на протяжении 100 лет, произведенные на ее предприятиях приборы имеют традиционно высокую точность и японское качество.
Leica Geosystems, ранее известная своим брэндом Leica в фототехнике (фотоаппараты под этим брэндом по прежнему выпускаются), образована в 1990 году слиянием нескольких компаний и сориентирована на производство только геодезического оборудования. Оборудование этой марки широко применяется в геодезии — как в наземной, так и в спутниковой.
Швейцарский производитель оборудования в области геодезии и строительства, компания GeoMax, с момента своего образования в 90-х составляет успешную конкуренцию брэнду Leica на европейском рынке. Линейка продукции этой компании, а это геодезическое оборудование и его ПО, отличается исключительным качеством и точностью измерений.
Компания Trimble Navigation, расположенная в США, начала свое существование в 1978 году с производства навигационных технологий для морского судоходства. С развитием космического позиционирования, 25 лет назад, компания приступила к созданию GPS-навигаторов, а с 2003 года и после приобретения брэнда Nikon — широкого перечня геодезического оборудования.
Американский производитель геодезического оборудования Spectra Precision появился в 1997 году и был образован в результате слияния нескольких производителей геодезических приборов и технологий. Сегодня это крупнейшая марка геодезического оборудования, известная своими инновационными технологиями.
Среди марок электронных тахеометров перечисленных производителей есть из чего выбрать необходимое оборудование, будь это технический или роботизированный тахеометр. Все зависит от потребностей заказчика, условий работы, в которых предполагается задействовать тахеометр.
Заключение
Геодезическое оборудование - это сфера, где нет места некачественным и неточным приборам. На самом деле в одной ценовой категории среди производителей разница в устройствах несущественна, поэтому если задача заключается в экономии, выбирать нужно исходя из собственных нужд. Опытный поставщик поможет подобрать модель, идеально подходящую для выполнения тех или иных задач, особенно если это касается наличия в тахеометре необходимого программного обеспечения.
Тахеометры Ruide - это современные приборы для геодезических, строительных и топографических измерений. Модели бренда представляют собой удачное сочетание доступности и функционала. Так, уже в базовых версиях пользователю доступны безотражательные измерения на расстояниях до километра, широкие коммуникационные возможности и специализированные приложения для упрощенного выполнения задач, например, дорожного строительства.
Модельная линейка
Электронные тахеометры серии R - модели начального уровня, технического класса. Несмотря на свое положение в ассортименте бренда, это оборудование обеспечивает точность угловых измерений до 2 секунд и отличается высокой энергоэффективностью.

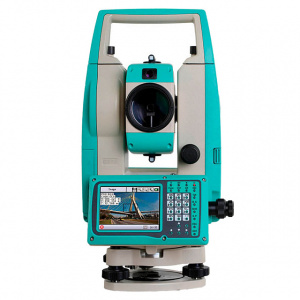

Линейку RIS можно отнести к категории инженерных приборов. Эти модели отличаются расширенным функционалом с приложениями для профессиональных расчетов в полевых условиях и увеличенным объемом памяти для записи результатов.
Особенности тахеометров Ruide
- ATMOSence - технология корректировки результатов измерений на основе показаний встроенных датчиков температуры и давления.
- Lightning Measure - удобная кнопка на боковой поверхности корпуса для быстрых измерений. Можно проводить замеры без отрыва от окуляра и лишнего дрожания оптики.
- Универсальный USB-порт для экспорта/импорта данных и обновления прошивки.
- Bluetooth используется не только для связи с другим оборудованием, но также для передачи результатов съемки на телефон или ПК. Такой формат работы позволяет оперативно передавать данные с объекта в офис для обработки.
- Гибкость и вариативность - оборудование поддерживает полевые контроллеры и ПО от сторонних производителей.
Надежность
Большинство модификаций защищены от пыли, грязи и дождя по классу IP65, могут успешно работать зимой при температурах до -20°C. Высокая эффективность приборов обеспечивает отличную автономность т.к. аккумуляторам хватает зарядки для 10-16 часов изысканий.
