Теодолиты

C древности угловые измерения составляли важную роль в деятельности человека. Развитие средств измерений служило практическим задачам в астрономии, навигации, при строительстве, в землемерном деле. Для этого использовались различные угломерные устройства: диоптры, квадранты, компасы, секстанты, ватерпасы. Прообразом теодолита можно считать астролябию Гиппарха, изобретенную во II веке до нашей эры, которая представляла собой подвешенный оцифрованный лимб. Позднее для измерения вертикальных и горизонтальных углов был изобретён пантометр, а в XVIII веке в угломерных инструментах стали применяться зрительные трубы, микроскопы, верньеры, уровни.

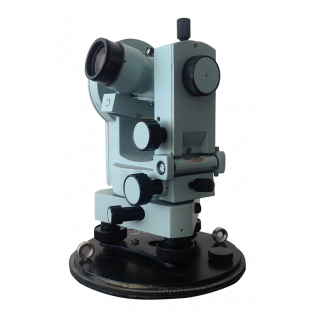

В России серийное производство теодолитов, отвечающих мировым стандартам, было налажено в XX веке. Современный теодолит – это сложный оптико-механический прибор, состоящий из тысячи деталей. Сейчас выпускаются теодолиты технические 4Т30П, средней точности 3Т5КП, точные 3Т2КП и автоколлимационные 3Т2КА. Современные электронные теодолиты (Sokkia, Topcon, Soutch, Vega и др.) благодаря невысокой стоимости и удобству в работе в последние годы занимают всё большую долю в классе угломерных СИ. Они, как и оптические, используются при строительных и монтажных работах, для построения съёмочного обоснования, проведения изыскательских работ, измерения углов в геодезических сетях сгущения, при обосновании и исполнении топографических съёмок.

Компания «Лимбос» в зависимости от области применения и климатических условий работы поможет вам сделать правильный выбор при покупке теодолита. Вы также можете взять теодолит в аренду на необходимый срок, а потом купить понравившийся прибор со значительной скидкой или заказать новый. Приборы проходят 100% предпродажную подготовку и поверку с определением метрологических характеристик.

Сервисный центр «Лимбос» осуществляет ремонт любой сложности: настройка уровней, оптического центрира, юстировка сетки нитей, места нуля, исправление коллимационной погрешности.

Калибровка и поверка электронных теодолитов проводится на специализированном оборудовании с использованием сервисных приложений.

При ремонте используются оригинальные запасные части.

Гарантийные обязательства действуют в течение 12 месяцев при соблюдении требований завода-изготовителя и отсутствии механических повреждений.

Теодоли́т

Теодилит — это измерительный прибор для определения горизонтальных и вертикальных углов при топографических съёмках, геодезических и маркшейдерских работах, в строительстве и т. п. Основной рабочей мерой в теодолите являются лимбы с градусными и минутными делениями (горизонтальный и вертикальный). Теодолит может быть использован для измерения расстояний нитяным дальномером и для определения магнитных азимутов с помощью буссоли.

Альтернативным развитием конструкции теодолита является гиротеодолит, кинотеодолит и тахеометр.

Современная геодезия решает все вопросы, связанные с измерением и планировкой земельных участков.

Только по результатам геодезической съемки устанавливаются все точные границы наделов и высоты рельефа, на основании которых выдается соответствующая документация и проводятся дальнейшие строительные работы.

Основными инструментами геодезии являются теодолит и нивелир.

Очень часто в различных сферах деятельности возникает необходимость замерить углы. Обычный канцелярский транспортир здесь будет выглядеть смешно. Поэтому есть специальный прибор с интересным названием «теодолит». Это измерительный прибор, который применяется в геодезических или топографических съемках и просто на стройке, служит для замера горизонтальных и вертикальных углов. Замеры происходят с помощью нитяного дальномера или буссолью.

Поверка теодолитов

Поверками теодолита называют действия, имеющие целью выявить, вы­полнены ли геометрические условия, предъявляемые к инструменту. Для выполнения нарушенных условий производят исправление, называемое юстиров­кой инструмента.

Повторительный теодолит

Повторительные теодолиты имеют специальную повторительную систему осей лимба и алидады, позволяющую лимбу вместе с алидадой вращаться вокруг собственной оси раздельно и/или совместно. Такой теодолит позволяет последовательным вращением алидады несколько раз откладывать (повторять) на лимбе величину измеряемого горизонтального угла, что увеличивает точность измерений.

Неповторительные теодолиты

В неповторительных теодолитах лимбы наглухо закреплены с подставкой, а поворот и закрепления его в разных положениях осуществляется при помощи закрепительных винтов либо приспособления для поворота.

Геометрические условия

Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к оси вращения алидады.

Ось вращения алидады должна быть установлена отвесно (вертикально).

Визирная ось трубы должна быть перпендикулярна к оси вращения трубы.

Ось вращения трубы должна быть перпендикулярна к оси вращения алидады.

Вертикальная нить сетки нитей должна лежать в коллимационной плоскости.

Части теодолита и принципы их работы

В конструкции каждого угломерного прибора предусмотрены нижеперечисленные основные части:

Зрительная труба с увеличением определенной кратности, закрепленная на трегерных колонках. В нее смотрит наблюдатель.

Вертикальный и горизонтальный (лимб) круг, по которым производится отсчет.

Микроскоп (шкаловой или штриховой) для снятия показаний с кругов.

Поворотная линейка с нанесенными на нее штрихами, жестко скрепленная с лимбами (алидада).

Винты наводящие и закрепительные, позволяющие плавно настраивать и закреплять положение прибора.

Центрир, или оптический отвес, позволяющий определять точное положение прибора над точкой местности.

Штатив для установки теодолита.

Классификация

По принципу работы теодолиты подразделяются на оптические, лазерные, цифровые и фотографические.

Что такое теодолит оптический?

Это наиболее точный и надежный угломерный прибор, который не требует при работе элементов питания и является самым неприхотливым в эксплуатации. Отсчеты производятся по угломерной шкале. Внутренняя память отсутствует, поэтому обычно ведется полевой дневник наблюдений.

Что такое теодолит лазерный?

Это угломерный прибор, в основе действия которого лежит использование лазерных лучей, применяемых в качестве точных указателей. Измерительный инструмент и зрительная труба представляют единое целое. Измерения производятся в автоматизированном режиме и отображаются на дисплее.

Что такое теодолит цифровой?

Основу этого прибора составляют штрих-кодовые диски, которые пришли на замену обычным кругам.

Измерения выполняются автоматически.

Обычно в конструкции предусмотрено запоминающее устройство, которое хранит все данные об измерениях.

Теодолиты с ЖК-дисплеем и элементами питания могут применяться при низких температурах.

Фототеодолиты – самостоятельный класс угломерных приборов.

Угломерный прибор конструктивно соединен с фото- или кинокамерой.

Применяются для определения координат или траекторий движения объектов.

По конструкции теодолиты подразделяются на простые и повторительные.

В простых приборах алидада вращается независимо от лимба.

В повторительных они могут вращаться независимо либо совместно.

По точности угломерные приборы подразделяются на три типа:

Высокоточные (погрешность не более 1 секунды).

Точные (от 2 до 10 секунд).

Технические (от 0,25 до 0,5 минуты).

Подготовка к работе

Для измерений выбирается опорная точка, над которой с высокой степенью точности устанавливается прибор.

В случае подземной съемки, которая имеет место при маркшейдерских работах, теодолит устанавливают под ней.

Зрительная труба должна располагаться на уровне глаз наблюдателя.

Теодолит устанавливают над точкой на глаз путем перемещения штатива, а затем точно при помощи оптического или нитяного отвеса.

Три винта горизонтальной платформы помогают установить горизонтальное положение прибора над точкой.

Чтобы вертикальная ось прибора совпадала с линией отвеса, в центральное положение приводится пузырек цилиндрического уровня.

Далее прибор закрепляется, проверяется правильность его установки: теодолит вращают вокруг осей и наблюдают положение пузырьков круглого и цилиндрического уровней. Одно деление по шкале уровня является максимально допустимым.

Сетка нитей, штрихи лимбов и шкалового микроскопа должны четко просматриваться в зрительной трубе.

Измерение углов Измерение горизонтальных углов теодолитом происходит следующим образом.

Алидада отводится влево примерно на 30-40 градусов и закрепляется.

С помощью наводящего винта перекрестье сетки нитей наводится на точку визирования.

Снимаются показания теодолита.

Далее винт крепления ослабляется и наводится на другую точку, и снимаются показания.

Чтобы повысить точность измерений, необходимо провести повторную съемку.

Зрительная труба переводится через зенит, снимаются отсчеты.

В камеральных условиях вычисляется средний результат измерений.

Погрешность результата при повторных съемках не должна быть больше двойной точности прибора.

Вертикальные углы измеряются аналогично, но с применением вертикального круга.

Сферы применения

Применяется теодолит в геодезии, топографии, при строительных работах и в прочих областях, где требуется высокая точность измерений.

Теодолиты необходимы:

При построении геодезической сети методом триангуляции, полигонометрии.

При составлении топокарт и планов.

При общестроительных работах (фиксация отвесного или горизонтального положения конструкции).

Теодолит – один из важнейших геодезических приборов, отличающийся высокой точностью измерений и мультифункциональностью.

С его помощью можно измерять вертикальные и горизонтальные углы. Он незаменим при работах, где требуется четко определить положение отвесной линии.

Современные теодолиты — какие лучше?

На сегодняшний день производят два вида данного инструмента: оптический и электронный. Невозможно сказать, какой из них лучше. У каждого есть свои плюсы и минусы.

Оптический теодолит отличается лишь тем, что требует подготовки к работе. Его необходимо правильно установить с помощью цилиндрического уровня, соблюдая точную горизонтальность. У него имеется три винта для подъема. Их необходимо правильно отрегулировать, чтобы привести инструмент в рабочее состояние. Кроме того, оптический теодолит имеет зрительную трубу, которая необходима для проведения наблюдений.

Виды поверок теодолита

• а — установка по двум винтам;
• б — установка по третьему винту;
• в — поверка правильности установки уровня.

Электронный теодолит производит замеры автоматически. Имея жидкокристаллический дисплей, он с точностью определяет значение и отображает его на экране. Вот только такие приборы не запоминают значения. Их необходимо использовать только там, где есть электричество, поскольку электрический инструмент не имеет аккумуляторных батарей. В остальных случаях также применяют оптический прибор.

Инструкция по применению есть к каждому прибору любой модели, поэтому использование его не вызовет каких-либо проблем.

В результате можно сделать вывод, что выбор инструмента напрямую зависит от человека, которому предстоит им воспользоваться. Он сам должен определиться по финансовым затратам, удобству и характеристикам устройства.

Каждая модель теодолита имеет свои технические характеристики. Они существенно отличаются по таким признакам, как освещение, поле зрения, цены, деление шкалы, погрешности и т.д.

Перечислим основные характеристики, которые распространяются на большую часть разновидностей измерительного инструмента:

• масса теодолита с подставкой в среднем составляет от 4 до 5 кг;
• рабочая температура прибора -40 — +50 градусов по Цельсию;
• средняя погрешность прибора — 0,1”;
• цена деления шкалы — 1”;
• гарантия от завода изготовителя — 3 года.

Перед приобретением теодолита следует внимательно изучить характеристики и оформить гарантию.

Может ли заменять теодолит нивелир, и нивелир – теодолит?

Принцип проведения измерений также является важным отличием теодолита от нивелира. По сути, теодолит – это угломерный прибор, а нивелир – геодезический высотомер, используемый для определения превышений между пунктами по горизонтальной линии визирования. Теодолиты имеют отсчётные круги и оснащаются оптической или электронной системой считывания.

Довольно часто оптические нивелиры оснащаются градуированным горизонтальным кругом открытого (как у модели RGK С-20) или закрытого типа. С помощью таких нивелиров, как и при использовании теодолитов, вы можете производить измерение горизонтальных углов и откладывание их на местности. Однако между теодолитом и нивелиром разница в точности весьма значительна: нивелир обеспечит достоверность порядка 30 угловых минут, тогда как теодолиты измеряют углы с точностью до секунды. Нивелиры больше всего подходят для оценочных измерений, или, например, для проведения разбивки в ходе строительства частного дома или дачи.

В свою очередь, закрепив зрительную трубу теодолита в строго горизонтальном положении, вы можете с его помощью производить нивелирование по нивелирной рейке. Однако при этом достигается только техническая точность, соответствующая точности теодолита при измерении вертикальных углов.

Теодолит электронный позволяет автоматизировать процесс угловых измерений. На нашем сайте вы можете купить теодолит для самых различных нужд, при этом стоит отметить, что ведущие производители геодезического оборудования, выпускают ограниченное количество оптических и массово производят электронные теодолиты. Цена электронного теодолита приравнивается к стоимости их оптических собратьев. В настоящее время фирмами-производителями выпускается широкий спектр теодолитов, начиная от высокоточных, обеспечивающих точность измерений 1-2 секунды и заканчивая техническими теодолитами, имеющими угловую точность 15-30 секунд. В таких приборах применяют не традиционную систему снятия отчетов по градусам, минутам, секундам, а, например, двоичную систему. То есть, угол представляется в двоичном коде исчисления, при этом лимб делят на чередующиеся черные и белые полосы. При просвечивании этих полос возникает два сигнала (0 и 1), которые автоматически записываются и обрабатываются. Такая система обозначений позволяет уменьшить поток информации и автоматически ввести ее в вычислительное устройство теодолита.

Цена электронных теодолитов

В нашем каталоге Вы всегда сможете найти любой необходимый Вам электронный теодолит. Стоит отметить, что цена электронных теодолитов зависит от точности и набора выполняемых функций. Широкий модельный ряд предлагаемых нами теодолитов позволит подобрать Вам оптимальную модель для любого бюджета.

Выбрать и купить электронный теодолит в Перми вы можете в магазине или на сайте Лимбос. Мы также осуществляем доставку в другие регионы.
